제품 상세 정보:
결제 및 배송 조건:
|
| 이름: | 자동 스텐실 프린터 | PCB 사이즈: | 최대: 520*350mm 최소: 50*50mm |
|---|---|---|---|
| 프린팅 정확도: | ±0.025mm | PCB 두께: | 0.6-6mm |
| 차원: | 1100(길이)X800(폭)X1400(높이)mm | 소프트웨어: | R&D 독립적으로 |
| 보증: | 1년 | 무게: | 700Kg |
| 조건: | 새로운 | 전원 공급: | AC220V 50HZ |
| 강조하다: | 중국 실크 스크린 스텐실 프린터,스텐실 프린터 SMT 생산 라인,스텐실 프린터 PCBA 조립 라인 |
||

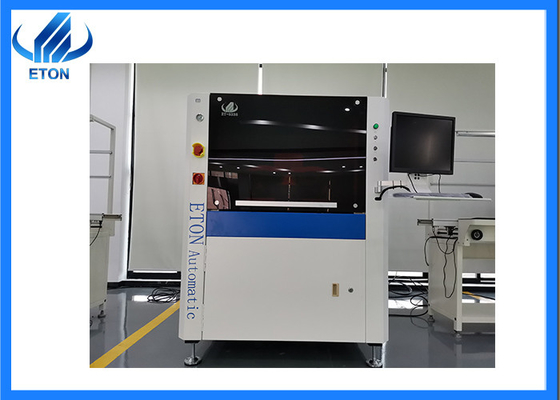

PCB 자동 스텐실 프린터 머신
FSMT 스텐실 프린터
SMT 자동 스텐실 프린터:
1 배우기 쉽고 사용하기 쉬운 사용자 친화적 인 조작 인터페이스
2 좋은 인간-기계 대화 기능
3 교육 및 내비게이션 기능과 각 단계에 대한 요청과 함께 프로그램 파일을 만듭니다.
4 한 키 스위치 중국어와 영어, 운영 로그, 오류 기록 분석 및 진단 및 기타 기능.
1 X,Y 축은 고 정밀 밀링 공 나사를 채택하고, 양쪽에서 서보 모터에 의해 구동됩니다.
2 포라라이저가 내부에 추가되고, 다른 모양의 마크는 자동적으로 정확하게 잡히고, 상위, 하위 및 동축 세 방향 균일 광원이 있습니다.
1.PCB 운송 및 클램핑 시스템
1 PCB 로딩 방향은 자유롭게 선택 및 결합 할 수 있습니다.
2 꽉 막히는 것을 방지하기 위해 독특한 내부 기어 컨베이어 벨트.
3 프로그래밍 가능한 운송 속도 조절이 PCB 정지 기능을 더욱 정확하게 합니다.
4 유연한 사이드 클램프와 세그먼트 된 지원 장치를 채택하여 PCB와 강철 망 사이의 완전히 균형 잡힌 접촉을 보장합니다.
5 최적의 설계 모듈 드라이브 구조는 효과적으로 플랫폼 캘리브레이션의 안정성을 향상시키고 미세 조정 하에서 초소형 변속기를 실현,기계가 더 높은 정확도의 인쇄 요구 사항을 충족 할 수 있도록구조는 간단하고 신뢰할 수 있으며, 조절이 편리하며, 다른 두께의 PCB 보드의 지원 PIN의 높이 조정도 빠르게 실현 할 수 있습니다.
스텐실 프린터 매개 변수
| PCB 크기 | MAX:520*350mm MIN:50*50mm |
| PCB 두께 | 00.6-6mm |
| PCB 워크페이지 | <1% (PCB 대각선 최대) |
| 운송 높이 | 900±20mm |
| 운송 방향 | 왼쪽-오른쪽; 오른쪽-오른쪽; 왼쪽-오른쪽; 오른쪽-오른쪽 |
| 운송 속도 | MAX 1200mm/s 프로그래밍 가능 |
| 프린트 헤드 | 두 개의 독립적인 직결 모터 드라이버 프린트 헤드 |
| 스퀴지 속도 | 6~300mm/초 |
| 스퀴지 압력 | 0~10kg/cm2 |
| 스키게이 각 | 55° (표준) |
| 스퀴지 타입 | 스틸 스크래퍼 (표준), PV 스크래퍼 (선택) |
| 스텐실 분리 속도 | 0.1~20mm/sec 프로그래밍 가능 |
| 정화 시스템 | 건조, 습기, 진공 (프로그램 가능) |
| 테이블 조정 범위 | X:±5mm;Y:±5mm;Θ:±2° |
| 인쇄 정확성 | ±0.025mm |
| 사이클 시간 | ≤9s ( 인쇄 및 청소를 제외) |
| 제품 전환 | <5분 |
| 공기 필요 | 4.5~6kg/cm2 |
| 전력 입력 | AC:220±10%, 50/60HZ 1Φ 3KW |
| 제어 방법 | PC 제어 |
| 차원 | 1240 ((L) * 1450 ((W) * 1650 ((H) |
| 무게 | 약: 700kg |

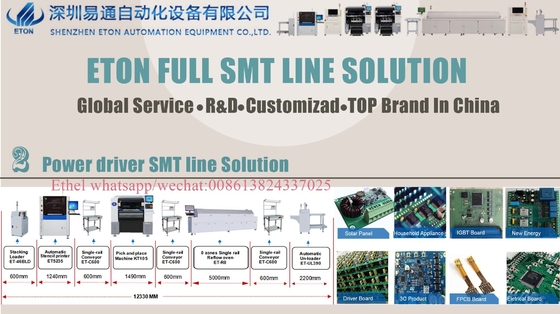

SMT 생산 라인 솔루션
ETON 고객
우리의 제품은30국가 및 지역
한국, 터키, 이집트, 인도, 러시아, 미국, 브라질, 튀니지, 폴란드, 리투아니아, 남아프리카, 이란,베트남, 파키스탄, 사우디아라비아, 우즈베키스탄, 나이지리아, 독일 등
ETON 글로버 서비스
무료 소프트웨어 업그레이드: 평생 무료 소프트웨어 업그레이드를 제공합니다.
