제품 상세 정보:
결제 및 배송 조건:
|
| 이름: | SMT 픽 앤 플래시 머신, SMT 칩 마운터, SMT 노즐 | 전원 공급: | AC220V 50HZ |
|---|---|---|---|
| 보증: | 1년 | 차원: | 1490*2190*1650mm |
| 장착 속도: | 48000CPH | 장착 높이: | <16mm |
| 전체 중량: | 1850 킬로그램 | 조건: | 100% 원본, 아주 새로운 |
| 적용 가능한 성분: | 0402,0805,0603,1206, 스며드십시요 | 적용: | SMD 생산 라인,SMT 장착 슈터 머신,SMT 생산 라인,SMT 머신 |
| 강조하다: | 자동 SMT 기계 칩 장착기,SMT 라인 픽 앤 플래시 머신,고속 자동 SMT 기계 |
||

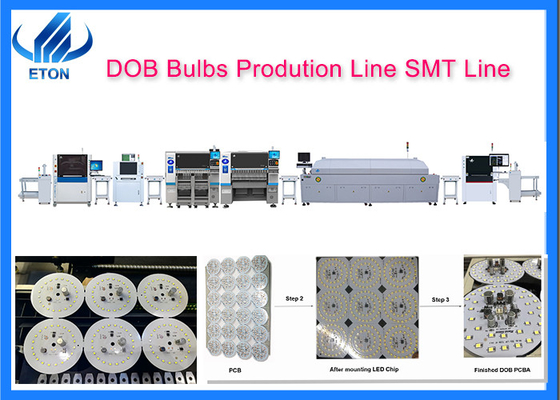

SMT 라인 기계 세부 사항
SMT LINE 프로세스:
스트레이킹 로더
| 모델 | ET-46BLD |
| 차원 | L600*W650*H1200mm |
| 보드 크기 | 50*50-530*460mm |
| 보드 로딩 | 약 10초 |
| 프로세스 높이 | 900 ± 20mm |
| 흐름 방향 | L→R 또는 R→L |
| 판 두께 | 분 0.6mm |
| 발걸음 거리 | 20mm 또는 맞춤형 |
| 보드 용량 | 맞춤형 |
| 무게 | 400개 |
| 전력 요구 | 200kg |
| 공기 요구 | 0.4-0.6 Mpa, 최대 30L/min |
자동 스텐실 프린터
| 모델 | ET-5235 |
|
PCB 크기 |
MAX:520*350mm MIN:50*50mm |
|
PCB 전송 오버헤드 높이 |
10mm |
|
제어 방법 |
PC 제어 |
|
스퀴지 속도 |
6~300mm/초 |
|
전력 입력 |
AC:220±10%, 50/60HZ 1Φ 3KW |
컨베이어
| 모델 | ET-C600 |
| 강철 프레임 구조, 철도 길이 | L=600mm |
| 너비 조절 범위 | 50~350mm |
| PCB 크기 | 500*350mm |
| 변속기 높이 | 920±20 |
| 전송 | 5MM 평면 벨트 컨베이어 |
| 속도 | 0.5~9m/min에서 조절할 수 있습니다. |
| 모터 | 25W 스테퍼 모터 1개 세트 |
| 통제 | 산업용 제어판 |
| 전송 방향 | 싱글 (왼쪽 → 오른쪽) |
| 한 개의 제어 부문, 두 개의 센서 | |
픽 앤 플래시 머신
| 모델 | KT10S |
| 차원 | |
| 길이 | 1490mm |
| 너비 | 2020mm |
| 높이 | 1650mm |
| 전체 무게 | 2080kg |
| PCB | |
| PCB 길이 너비 | 최대: 500*450mm ((1200*450 옵션) 최소: 50*50mm |
| PCB 두께 | 0.5-5mm |
| PCB 클램핑 | 실린더 클램핑, 트랙 너비 조절 |
| 장착 모드 | 그룹 픽닝 및 별도의 배치별 픽닝 및 별도의 배치 |
| O.S. | |
| 시스템 | 윈도우7 |
| 소프트웨어 | 독립적인 연구개발 |
| 표시 | 터치 화면 모니터 |
| 입력 장치 | 키보드, 마우스 |
| 시력 시스템 | |
| 카메라 번호 | 1 PCS (헤드 비행 비전 카메라) |
| 1PCS 마크 카메라 | |
| 가밀 함량 증가 | CHIP±0.03mm QFP±0.025mm Cpk ¥1.0 (3σ) |
| 장착 높이 | 16mm |
| 장착 속도 | 48000 CPH ((최고 상태) |
| 구성 요소 | LED, 콘덴서, 저항, 모양의 부품 등 |
| 구성 요소 속도 | 00.2mm |
| 피더 스테이션 번호 | 52 PCS (104 PCS 커스터마이징, IC 트레이/노즐 변경 옵션) |
| 노즐의 수 | 10 PCS |
| 힘 | 220AC 50HZ |
| 전력 소비 | 1.5kW |
| 운영 환경 | 23°C±3°C |
| 전송 속도 | >1000mm/sec |
| 전송 방향 | 싱글 (왼쪽→ 오른쪽 또는 오른쪽→ 왼쪽) |
| 전송 모드 | 온라인 드라이브 |
| 위치 모드 | 광학 |
| 가스 소비 | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| 전기 제어 | ETON의 독립적인 연구 개발 |
| 모션 컨트롤 카드 모듈 1 세트 | ETON의 독립적인 연구 개발 |
| X,Y,Z 축 드라이브 방향 | 고품질의 자기 선형 모터 |
| 먹이는 방법 | 듀얼 모터와 함께 지능식 공급 장치 |
| 생산 관리 MES 시스템 인터페이스 | 맞춤형 |
8 구역 재충전 오븐
| 항목 | ET-UL390 로더 |
| 차원 | L2200*W920*H1200mm |
| 프레임 | 특수 알루미늄 프로필 안내 레일 및 특수 천 개의 새 유형의 플라스틱 체인 |
| 승강장 | 120W 타이완 브레이크 모터 드라이브는 거품 위아래를 밟기 위해 공 나사를 사용합니다 |
| 구조 | 펌마 클램프 구조 |
| 0.9M 긴 밀기판 컨베이어 | 1 세트 |
| 최대 PCB 크기 | L530*W390 |
| 매출 상자 사양 | (L) 535*(W) 460*(H) 565mm |
| 방향 | 왼쪽에서 오른쪽으로 / 오른쪽에서 왼쪽으로 |
| 승강장 피치 선택 | 10,20,30,40 |
| 컨트롤러 | 미쓰비시 PLC 프로그래밍 컨트롤러 |
| 닫기 기능 | 자동 |
| 운영 제어판 | 디스플레이 제어 실제 색상 터치 화면 |
| 전원 공급 | 220V 50HZ |
| 가스 소스 | 0.4-0.6MPa |
| 전체 부하 저장판 번호 | 50개 |
| 전기 제어 상자 | 1 세트 |
자동 풀기
| 항목 | ET-UL390 로더 |
| 차원 | L2200*W920*H1200mm |
| 프레임 | 특수 알루미늄 프로필 안내 레일 및 특수 천 개의 새 유형의 플라스틱 체인 |
| 승강장 | 120W 타이완 브레이크 모터 드라이브는 거품 위아래를 밟기 위해 공 나사를 사용합니다 |
| 구조 | 펌마 클램프 구조 |
| 0.9M 긴 밀기판 컨베이어 | 1 세트 |
| 최대 PCB 크기 | L530*W390 |
| 매출 상자 사양 | (L) 535*(W) 460*(H) 565mm |
| 방향 | 왼쪽에서 오른쪽으로 / 오른쪽에서 왼쪽으로 |
| 승강장 피치 선택 | 10,20,30,40 |
| 컨트롤러 | 미쓰비시 PLC 프로그래밍 컨트롤러 |
| 닫기 기능 | 자동 |
| 운영 제어판 | 디스플레이 제어 실제 색상 터치 화면 |
| 전원 공급 | 220V 50HZ |
| 가스 소스 | 0.4-0.6MPa |
| 전체 부하 저장판 번호 | 50개 |
| 전기 제어 상자 | 1 세트 |
