제품 상세 정보:
결제 및 배송 조건:
|
| 이름: | 픽 앤드 플레이스 기계 | 최적의 속도: | 98000CPH |
|---|---|---|---|
| 전체 중량: | 2200Kg | 카메라의 번호: | 2 개의 PCS 밸런스 (헤드 비행 비전 카메라), 4 개의 PCS 마크 카메라 |
| 구성 요소: | 0201 ~ 15*15mm 포장재 | 아니오. 공급 장치 스테이션의: | 더블 사이드 : 104 개 PC (단일 쪽 : 52pcs) |
| 스핀들 수: | 더블 사이드 : 20 개 PC (단일 쪽 : 10pcs) | 힘: | 220AC 50HZ |
| 전력 소비: | 1.5KW | 공기 소비: | 0.4-0.6mpa (4-6kgf/cm2) 150L/min |
| 강조하다: | 1612 LED 스트립 제조 장비,0201 LED 스트립 제조 장비,롤-투-롤 LED 조명 제조 기계 |
||

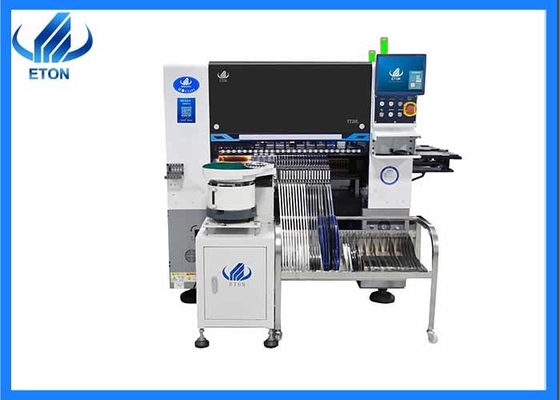

자동 픽 앤 플래시 머신 smd 마운팅 머신
고가 롤 롤 고속 픽 및 위치 기계, 업계 협약을 깨고, 가속, 정확성 및 안정성을 크게 향상
최대 속도:
98000CPH
윤곽 차원
| 길이 | 2240mm |
| 너비 | 2070mm |
| 높이 | 1650mm |
| 전체 무게 | 2200kg |
적용
완전 자동 SMT 라인 솔루션
특징① 국제 특허: 배치 헤드
통합 배치 책임자
가볍고, 머리는 통합적으로 형성됩니다, Z 축의 10 세트가 독립적으로 모듈성 자기 선형에 의해 제어됩니다
이 엔진은 속도, 정확성 및 안정성을 크게 향상시킵니다.
정밀 코너 시스템
모듈형 코너 시스템은 각 부품의 각도를 독립적으로 제어하여 고 정밀 배치를 보장합니다. 머리 당 10 개의 흡수 노즐, 중심 거리가 16mm입니다.
특징② 유연한 생산N
시력 시스템
통합 고속 정밀 비행 인식 카메라는 X축 및 Y축 이동 중에 인식하여 배치 효율성을 다시 한 번 향상시킵니다.
진공 감지 장치
각 배치 모듈은 독립적인 탐지 기능을 가지고 있으며, 이는 장비의 안정성과 제품의 신뢰성을 향상시킵니다.
초고속 운행 능력
고급 자기 선형 모터와 다기능 모듈 헤드를 채택하여, 배치 능력은 전통적인 기계에 비해 25% 증가했으며, 최적의 속도는 98000CPH에 도달합니다.
2.기술 매개 변수
| 모델 | YT20L |
| 차원 | 2240mm*2070mm*1650mm |
| 전체 무게 | 2200kg |
| PCB 길이 너비 | 250±10mm*어떤 길이든지 (선택) |
| PCB 두께 | 00.1-0.5mm |
| PCB 클램핑 | 실린더 클램핑, 진공 흡수 |
| 고정 철도 | 2개의 레일, 2개의 게트리 |
| 시스템 | 윈도우10 |
| 소프트웨어 | 독립적인 연구개발 |
| 오프라인 프로그램 | 사용 가능 |
| 입력 장치 | 키보드, 마우스 |
| 카메라 번호 | 2 PCS (헤드 비행 비전 카메라) |
| 4 PCS 마크 카메라 | |
| 반복 정확성 | CHIP±0.03mm IC±0.025mm Cpk 1.33 (3σ) |
| 장착 높이 | 표준: 16mm 특별 설정: 10mm |
| 장착 속도 | 98000 CPH ((최고 상태) |
| 구성 요소 | 0201~15*15MM 포장재 |
| 컴포넌트 공간 | 00.2mm |
| 피더 스테이션 번호 | 이중 면: 104 PCS (일면: 52 PCS) |
| 아니, 스핀들 | 이중 면: 20 PCS (일면: 10 PCS) |
| 힘 | 220AC 50HZ |
| 전력 소비 | 1.5kW |
| 운영 환경 | 23°C±3°C 45%~70%RH |
| 전송 방향 | 싱글 (왼쪽→ 오른쪽 또는 오른쪽→ 왼쪽) |
| 전송 모드 | 온라인 드라이브 |
| 위치 모드 | 광학 |
| 공기 소비 | 0.4-0.6mpa (4-6kgf/cm2) 150L/min |
| 전기 제어 | ETON의 독립적인 연구 개발 |
| 모션 컨트롤 카드 모듈 1 세트 | ETON의 독립적인 연구 개발 |
| X,Y,Z 축 드라이브 방향 | 고품질의 자기 선형 모터 |
| 먹이는 방법 | 전기 공급 장치 |
| 생산 관리 MES 시스템 인터페이스 | 맞춤형 |
