제품 상세 정보:
결제 및 배송 조건:
|
적용: | LED 스트립 | 전원 공급: | AC :220±10%,50/60HZ 1Φ 1.5KW |
---|---|---|---|
보증: | 1년 | 조건: | 새로운 |
무게: | 600KG | PCB 두께: | 0.5-5 밀리미터 |
프린팅 정확도: | 0.025 밀리미터 | 사이클 시간: | ≤9s는 (프린팅 & 세정을 배제합니다) |
하이 라이트: | 높은 정확성 SMT 프린터 기계,FPCB 자동 SMT 프린터,FPCB 자동 SMT 프린터 기계 |

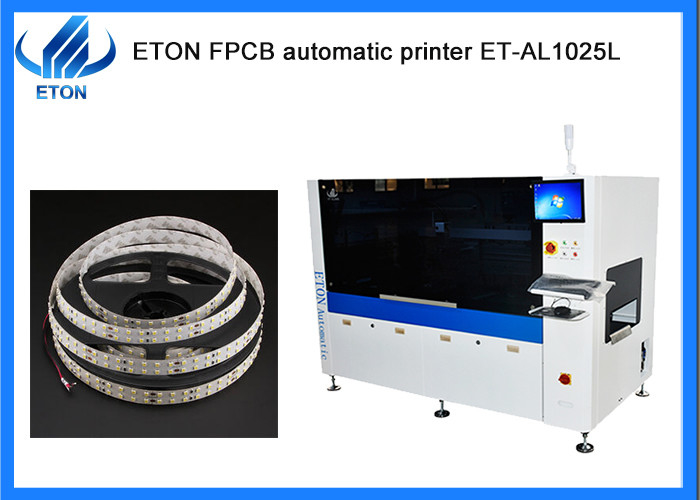

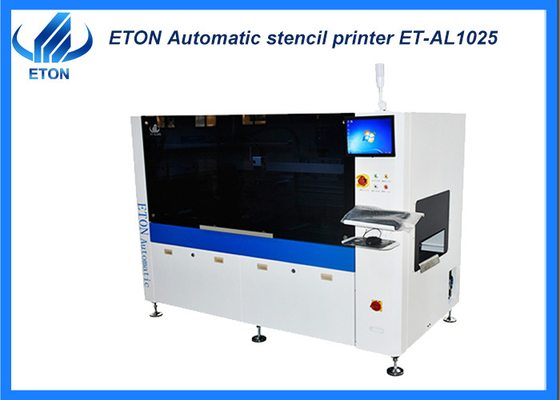

플랫폼 자킹 긴장 최대 260mm FPCB 자동 SMT 프린터 기계
기계 구성
● 프로그램 할 수 있는 서스펜션 프린터 헤드
●두 개의 스테이핑 모터 드라이브 세트,앞 및 뒷 스크래퍼의 압력은 스크래퍼 재료의 피로 변형으로 인한 앞 및 뒷 인쇄의 불일치성을 보장하기 위해 별도로 조정 할 수 있습니다.;
●스트로크를 효과적으로 제어하고 인쇄 효율을 향상시키고 용매 페이스트의 누출을 방지합니다.
● 표준 스테인리스 스틸 스크래퍼, 독특한 디자인, 刃의 서비스 수명을 향상;
● 아래쪽 시력 정렬 시스템
● CNC 가이드 레일 조정
● 산업용 제어 컴퓨터, 윈도우 XP 인터페이스 운영 체제
● 소프트웨어 내장 진단 시스템
● SMEMA 인터페이스
기술 매개 변수
화면 프레임 | 최소 크기 | 850mm |
최대 크기 | 550mm | |
두께 | 25~45mm | |
FPCB 최소 크기 | 50mm | |
FPCB 최대 크기 | 260mm | |
FPCB 두께 | 0.5~5mm | |
FPCB 워크페이지 | 최대 FPCB 대각선 1% | |
운송 높이 | 900±40mm | |
운송 방향 | 왼쪽-오른쪽 | |
운송 속도 | 최대 1000mm/S 프로그래밍 (조정) 가능 | |
이사회 위치 | 지원 시스템 | 플랫폼 자켓 긴장 |
클램핑 시스템 | 가장자리 클램프 고정 | |
프린트 헤드 | 두 개의 독립적인 모터 인쇄 머릿 | |
스퀴지 속도 | 6~300mm/sec | |
스퀴지 압력 | 0~10Kg/cm2 | |
스키게이 각 | 55° (표준) | |
스퀴지 타입 | 스테인리스 스틸 (표준), 플라스틱 | |
스텐실 분리 속도 | 0.1~20mm/sec 프로그래밍 가능 | |
정화 시스템 | 수동 청소 | |
테이블 조정 범위 | X:±5mm;Y:±5mm;θ:±2° | |
기계 | ||
위치 정확성 반복 | ±0.01mm | |
인쇄 정확성 | ±0.025mm | |
사이클 시간 | ≤9s ( 인쇄 및 청소를 제외) | |
공기 필요 | 4.5~6Kg/cm2 | |
전력 입력 | AC:220±10%,50/60HZ 1Φ 1.5KW | |
제어 방법 | PC 제어 | |
기계 차원 | 1754 ((L) X1249 ((W) X1600 ((H) mm | |
기계 무게 | 약 600kg | |
판 높이의 FPCB 운송 | 20mm |
우리의 장점
우리는 당신을 위해 SMT 라인 솔루션을 제공할 수 있습니다!
픽 앤 플래시 머신/리플로우 오븐/스텐실 프린터/PCB 컨베이어/SPI/AOI. 등
1LED 램프,DOB,렌즈,판 램프,다운 램프,거리 램프,튜브0.5m, 1m 스트립 라이트, 등
2- 무료 설치와 무료 훈련을 위해 해외 엔지니어 제공.
3.중국 SMT 기계 제조사의 최고 브랜드,ETON에 500명의 직원
우리 전시관
30개 이상의 국가와 지역에 있는 SMT 픽 앤 플래시 머신을 거래하는 경험이 많은 회사로서, 이톤은 많은 해외 전시회에 참여했습니다.인도 뭄바이 전시회인도 델리 전시회, 이집트 전시회, 터키 전시회, 파키스탄 전시회 등상하이?? 헨 전시회, 춘천 LED 램프 전시회 등
관련 기계
ETON는 중국에서 선도적인 SMT 고속 픽 앤 플래시 기계 제조업체입니다. 우리는 또한 스텐실 프린터, 컨베이어, 접착기 분배기,전환 오븐 및 재공류 오븐 등.
